JSL-16靜態定時限過流繼電器適用于城市和農村電力網供電線路、變壓器，電機的過負荷和短路保護。

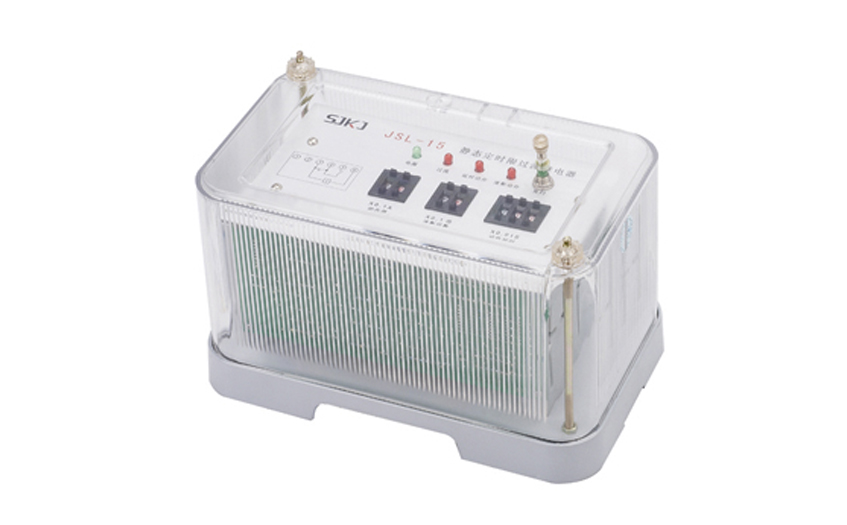

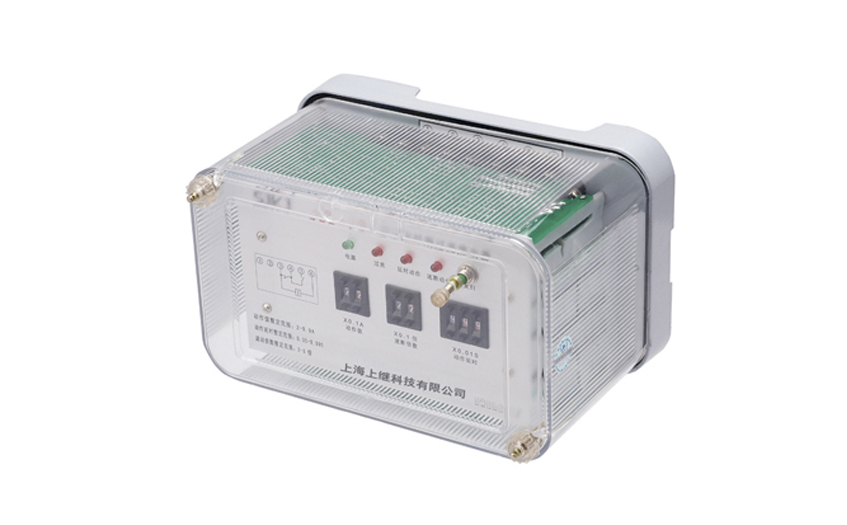

JSL-16靜態定時限過流繼電器概述
1、JSL-16靜態定時限過流繼電器(以下簡稱繼電器)適用于城市和農村電力網供電線路、變壓器，電機的過負荷和短路保護。
2、本繼電器為集成電路靜態繼電器, 采用數碼開關整定電流值，直觀方便，改變整定值無須檢驗，整定范圍為2.0-9.9A級差為0.1A； 精度高、功耗小，動作時間快、返回系數高，其結構與GL系列過流繼電器相同。
3、本繼電器的使用, 對交流操作的開閉所和高配用戶中特別解決了：滿足電力部壓縮時間級差反措要求，克服了反時限交流操作保護 裝置與大電網定時限保護不相配合的致命弱點，避免了因用戶故障造成保護越級跳閘進而擴大事故；采用數碼開關設置定值的定時限保護， 消除了原反時限特性繼電器在定值計算，上下級配合及調試中帶來的大量繁瑣的工作量，極大的方便了工作人員的設計和現場工作。
JSL-16靜態定時限過流繼電器型號分類及含義
JSL-16靜態定時限過流繼電器型號表
JSL-16靜態定時限過流繼電器正常工作環境
1、環境溫度：－10℃～＋50℃；
2、相對濕度：不大于90％；
3、大氣壓力：86kPa～106kPa；
4、使用地點不出現超過GB/T14537規定的嚴酷等級為1級的振動。
5、周圍環境：不允許有陽光直射、雨和水的沖洗，無爆炸危險的介質，不應含有能腐蝕金屬、破壞絕緣和表面涂覆層的介質及導電介 質，不允許有明顯的水氣，不允許有嚴重的霉菌存在。
JSL整定方法和使用注意事項
1、起動電流整定：起動電流整定開關為最左一組撥碼開關(共兩個)，左面一個表示1A，右面一個表示0.1A。若其值為5和6，則其整定值為
5.6A。注意其范圍為無輔助電源產品2.0～9.9A，級差是0.1A。
2、延時整定：延時整定選擇開關為最右一組撥碼開關，用來選擇延時時間，其倍率為0.01，若其值為777，則延時時間為7.77S。
3、速動倍率整定:速動倍數選擇開關為中間一組撥碼開關，其范圍2～9.9，撥碼左邊一個表示1.0級，右邊一個表示0.1級。當其值為30時則為3倍。若設定電流為2.6A，速動電流為3倍，則當電流達到3×2.6=7.8A時，會不經延時而直接動作。注意，無輔助電源產品速動后斷電方可返回。
JSL-16靜態定時限過流繼電器使用注意事項
a、無輔助電源產品測試應注意方法：當用變壓器作為電流源時, 要求變壓器的次級匝數與電流互感器的次數匝數相當，否則就會由于阻抗不匹配而產生較大的誤差。測試速動的動作速度時，若采用電流通斷法進行測量，由于繼電器內部工作電源需要一定的建立時間，會產生較大誤差，而在正常工作時，由于工作電源是存原的，速度會快得多。同理，在用通斷法測量延時時間時，也會產生誤差。
b、無輔助電源產品的動作指示：當繼電器的速斷出口和延時出口后，繼電器面板上的動作指示燈會保持動作記錄；在繼電器動作返回后，動作指示燈需手動復歸。
JSL-16靜態定時限過流繼電器維修、保養和貯存
1、維修保養無特殊要求，即當繼電器工作不正常或出現故障時，由工作人員立即進行更換，并送廠方進行檢修。
2、未用或備用之繼電器，應貯存在空氣流通且溫度不高于+55℃和不低于-25℃以及相對濕度不大于90%的環境中，庫房內應無酸堿鹽及腐蝕性或爆炸性氣體，不受塵埃及雨雪的侵襲。
JSL-16靜態定時限過流繼電器主要技術指標
1、額定值：50Hz交流5A，波形畸變不超過2%。
2、起動電流整定范圍2.0~9.9A，級差為0.1A。
3、電流速動倍數整定范圍：2~9.9倍，級差為0.1倍。
4、延時時間整定范圍：0.05s~9.99s，級差0.01s。
5、速動動作時間：繼電器任一整定點上，在1.2倍速動電流時的動作時間不大于50ms。
6、誤差： 在基準條件下，電流整定值誤差不大于±3％；延時誤差不大于±0.1%+50ms。
7、返回系數：不小于0.9。 8、功率消耗：額定電流時功率消耗不大于6VA。
9、觸點容量：
a、接通容量：在直流電壓不超過250V時，產品主觸點連續接通電流為10A；
b、斷開容量：在電壓不超過250V的感性負荷回路中(L/R=5ms)，產品分斷容量為50W；
c：過載能力：繼電器的觸點能可靠地斷開1.5倍規定容量的電流5次，且觸點的性能仍符合技術標準的要求。
10、介質強度：繼電器同一組觸點斷開時，能承受工頻1kV電壓，歷時1min；無電氣聯系的各導電部分之間，能承受工頻2kV電壓，歷時 1min；所有導電部分對安裝架之間，能承受工頻2kV電壓，歷時1min 試驗；應無絕緣擊穿或閃絡現象。
11、絕緣電阻：在標準試驗大氣條件下，繼電器各導電端子與外露的非帶電金屬部分或外殼之間，用開路電壓為500V兆歐表測量其絕緣電阻 應不小于20MΩ。
12、工作壽命：繼電器在規定的負荷下為80000次，平均無故障率時間為8萬小時。
JSL-16靜態定時限過流繼電器安裝和接線須知
對于無輔助電源的產品：
1、為確保繼電器在使用中性能穩定及質量可靠，在使用之前一定要進行檢查和測試。方法如下：
a、從包裝盒中取出繼電器。
b、檢查繼電器外觀是否完好，殼內有無凝露，內部元件器有無損壞。
c、確定繼電器無損壞后，方可進行各項測試及通電檢查。
d、檢查測試內容可根據實際情況而定, 包括整定值、延時時間、絕緣、耐壓等內容，檢查方法應遵循說明書中有關技術指標的規定。
2、檢查測試結束后，即按以下步驟進行安裝。
a、首先應熟悉繼電器的各接線端子，再檢查安裝尺寸是否匹配。
b、根據使用要求接好外部接線。
c、經檢查確信接線無誤后，方可對電路進行通電試驗，以檢查其功能是否正確。
3.為確保安裝正確可靠，安裝結束后應進行仔細檢查。檢查內容包括：繼電器放置是否平穩；罩殼是否有破損；螺釘、螺母是否有松動；接線是否牢固等。檢查確信正常后，方可投入使用。
JSL-16靜態定時限過流繼電器應用接線舉例
1、采用直流操作電源
如上圖所示為直流操作的由JSL-16繼電器構成的二相式定時限保護的原理圖。若作為線路保護JSL應選擇JSL-11、12型；若用于變壓器、電動機過負荷保護，根據需要, 在延時跳閘時選用JSL-11、12型；在延時發信號時選用JSL-13、14型繼電器。
2、采用交流操作電源
如上圖所示為由JSL-16繼電器構成的去分流操作機構的保護原理圖。若作為線路保護JSL應選擇JSL-15型；若用于變壓器、電動機過負荷保護、根據需要，在延時跳閘時選用JSL-15型；在延時發信號時選用JSL-16型繼電器。
JSL-16靜態定時限過流繼電器時間校驗接線圖
JSL-16靜態定時限過流繼電器外形結構及開孔尺寸圖
