JL-B/21集成電路電壓繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電、線路中，作為電力系統交流回路過負荷或 短路的啟動元件，給出報警信號或切除故障。

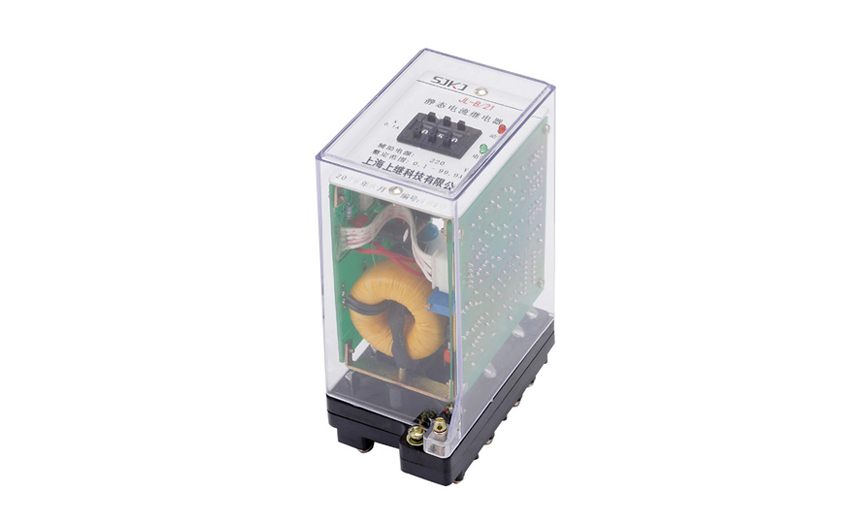

JL-B/21集成電路電流繼電器概述
JL-B/21集成電路電壓繼電器作為繼電保護元件，主要用于發電機、變壓器、輸變電、線路中，作為電力系統交流回路過負荷或 短路的啟動元件，給出報警信號或切除故障。 本系列繼電器采用CMOS集成電路進行運算和比較，具有精度高，整定范圍寬，動作速度快，返回系數高，功耗低的特點，提供 輔助電源后，完全可替代電磁式電流繼電器。還增加SJ-4新型殼體，35mm標準導軌安裝，外形緊湊，安裝方便等優點。
JL-B/21集成電路電流繼電器型號命名及含義
JL-B/21集成電路電流繼電器正常工作條件
1 環境溫度：-10℃~+50℃
2 相對濕度：≤90%
3 大氣壓力：80Kpa~110Kpa
4 安裝位置：任意
5 周圍環境：繼電器不受太陽直射，不受雨水沖洗，空氣中不含導致金屬腐蝕或絕緣損壞的氣體或塵露，繼電器在工作時，不允許振動，搬運過程不允許撞擊。
JL-B/21集成電路電流繼電器主要技術指示
1 整定范圍 0.02~9.99A，級差為0.001A 2-99.9A,級差0.1A
其它值可按用戶要求定制
2 動作時間 1.2倍整定電流，動作時間不大于25mS。
2倍整定電流，動作時間不大于20mS。
3 返回系數 過電流繼電器：0.9~0.97；欠電流繼電器：1.05~1.15。
4 整定誤差 小于2%。
5 功耗 繼電器動作，功耗小于5W，繼電器不動作，功耗小于4W。
6 觸點容量 在電壓不大于250V時，觸點連續接通電流為5A；
在電壓不大于250V時，電路時間常數L/R為5mS的直流電路中，可斷開30W。
在電壓不大于250V時，功率因數COSΦ為0.4的交流電路中，可分斷200VA。
7 觸點壽命 電壽命：105次， 機械壽命：106次。
8 絕緣電阻 繼電器各導電端子連在一起，對外露非帶電金屬部分或外殼之間，用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。
9 介質強度 繼電器各帶電端子連在一起，對外露飛帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘而不擊穿，不出現閃絡現象。
10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。
JL-B/21集成電路電流繼電器內部接線及外引接線圖（正視圖）
JL-B/21集成電路電流繼電器外形尺寸及開孔尺寸
