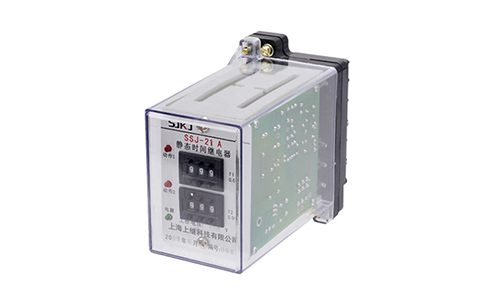

SSJ-10、20、30系列時間繼電器
SSJ-10、20、30系列時間繼電器用于電力系統二次回路的繼電保護及自動控制中，特別是對時間測量要求精度高和配合時間級差小的場合作為延時元件，使被控元件達到所需延時，實現保護的選擇性配合，保證電力系統安全可靠運行。
產品外形結構、端子接線和工作方式與DS系列時間繼電器完全相同，只是時間整定范圍更寬，更方便、直觀。按動銘牌上的四位拔盤開關，其置數乘以時基0.01s或1s，即為整定時間，而且改變整定值無需進行效驗。
產品可直接置換DS-110、120、DS-20和DS-30系列時間繼電器。
主要提點：整定值采用數碼拔盤整定，方便直觀。
采用晶體振蕩器，延時精度高。
內置時間補償預置電路。對于極短的延時值也嚴格符合整定值，具有極高的精度。
產品具有相對獨立的雙延時的回路。
可根據用戶的要求輸出延時滑動觸點，定貨時注明，注明方式為在型號末尾加“W”。滑動觸點閉合持續時間不小于60ms，為第1號觸點。
產品采用標準的殼體系列：
SSJ-10系列繼電器采用通用型凸出式安裝殼體，有后接線和前接線可選
SSJ-20系列繼電器采用JK-1殼體，分前接線和后接線兩種
SSJ-30系列繼電器采用A11系列殼體，產品同一機芯可適用于嵌入式A11K、拼塊嵌入式A11P、凸出式前接線A11Q和凸出式后接線A11H四種結構形成。
