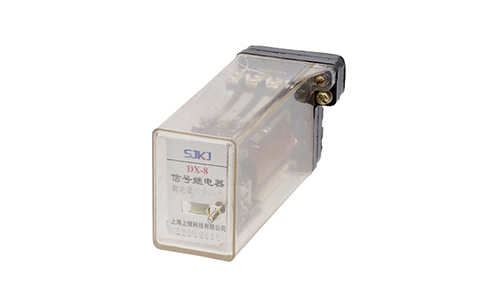

DX-8型直流信號繼電器
DX-8型直流信號繼電器及DX-8J交流信號繼電器分別用在直流操作和交流操作的保護和自動控制裝置中，用作機械保持和手動復歸的動作指示器。繼電器采用JK-5型殼體（縱置），可以前面接線或后面接線，采用透明的殼罩可以清楚觀察到繼電器的內部結構。
繼電器為電磁式原理，由電磁系統、動靜觸點及信號指示器組成。當線圈帶電時銜鐵被吸合，信號牌落下，同時動合觸點閉合并自保持。信號牌需手動復歸。
動作值
電壓型：不大于額定電壓的70%；
電流型：不大于額定電流的90%。
返回值
繼電器的返回值應不小于額定值的2%。
信號顯示時間
當施加1.1倍額定值。歷時0.025s時，觸點應可靠接通。
功率消耗
a.電壓型繼電器在額定電壓下，其工作線圈功率消耗應不大于3W；
b.電流型繼電器在額定電流下，其工作線圈功率消耗應不大于0.3W。
