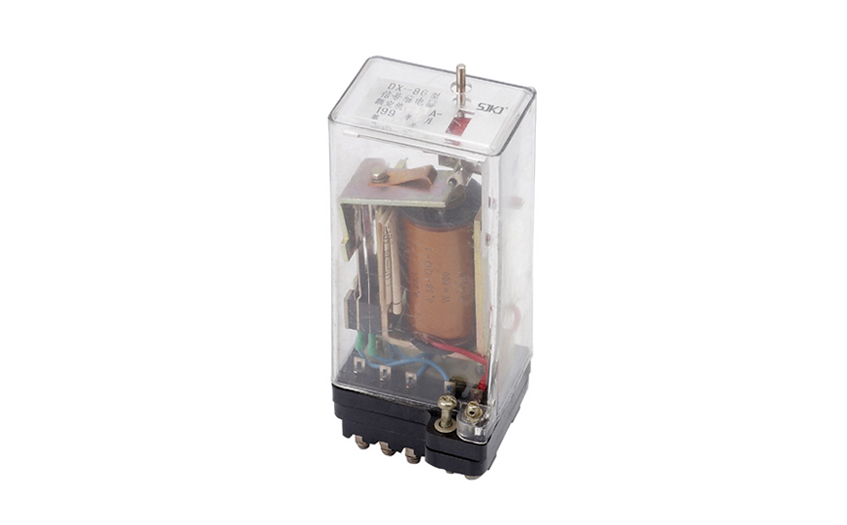

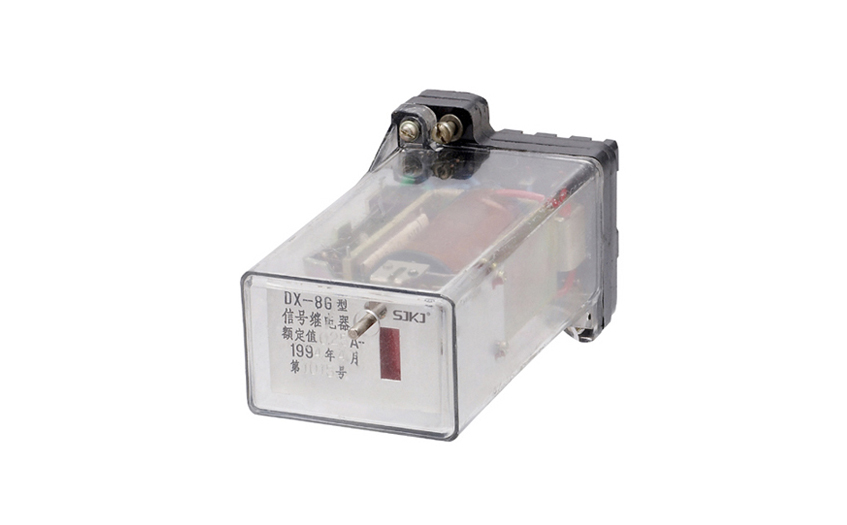

DX-8G信號繼電器在直流操作的保護和自動控制裝置中，用作機械保持和手動復歸的動作指示器。
DX-8G信號繼電器應用范圍
DX-8G信號繼電器(以下簡稱繼電器)在直流操作的保護和自動控制裝置中，用作機械保持和手動復歸的動作指示器。
DX-8G信號繼電器主要技術數據
●額定值：DC 220V、110V、48V、24V、12V，0.0lA、0.015A、0.025A、0.05A、0.075A、0.1A、0.15A、0.25A、0.5A、
0.75A、lA、2A、4A。
●動作值：電壓型不大于70％額定值；電流型不大于90％額定值。
●功率消耗：電壓型不大于3W；電流型不大于0.3W。
●觸點容量：在電壓不超過250V,電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
●動作時間：不大于30ms。
DX-8G信號繼電器內部接線及外引接線圖
DX-8G信號繼電器外形及開孔尺寸
