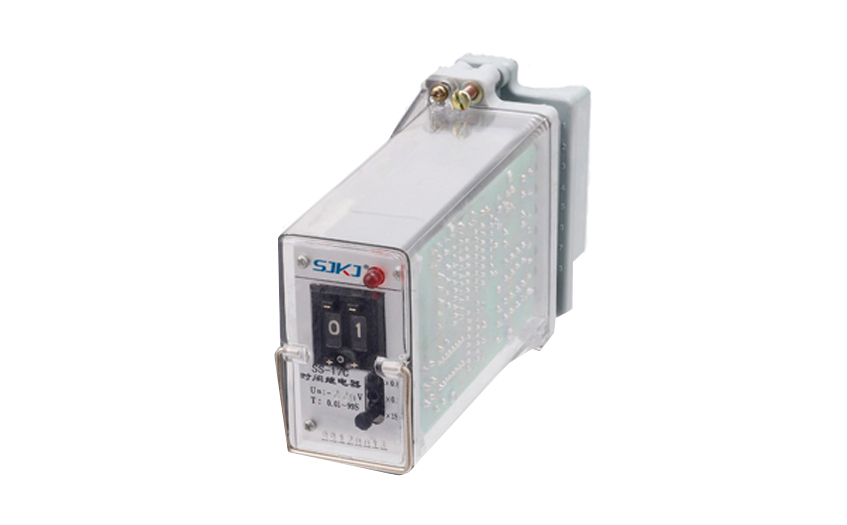

SS-17C時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流電路中,作為延日推制元件之用。尤其適用于時間測量精度要求高,配合時間級差小的場合。
SS-17C時間繼電器用途
SS-17C時間繼電器用于電力系統繼電保護、控制回路或工業控制的直流電路中,作為延日推制元件之用。尤其適用于時間測量精度要求高,配合時間級差小的場合。
SS-17C時間繼電器特點
電壓低商定電壓60%時,保證時間回路不工作,消除高殘余電壓下零秒動作的可能性。

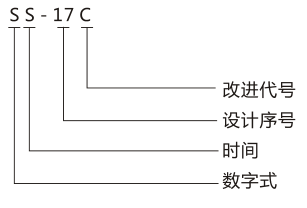

SS-17C時間繼電器產品型號含義
SS-17C時間繼電器工作原理

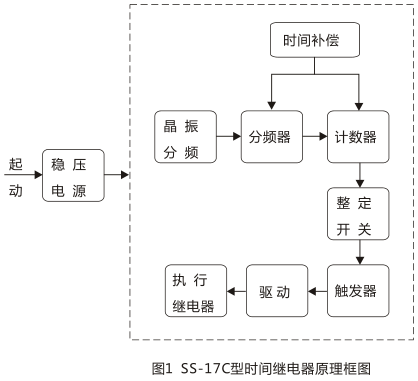

繼電器原理框國見圖1。
本繼電器為靜態型數字式時間繼電器,采用進口CMOS集成電路構成,利用分頻、 計數原理實現延時。標準時鐘脈沖由石英晶體振蕩器產生。
繼電器一旦施加額定電壓后,內部晶體起振,產生時鐘脈沖, 經分頻后由計數器計數,當所計脈沖數達到延時整定值時,觸發器翻轉, 驅動執行繼電器動作出口 。
SS-17C時間繼電器工作原理使用方法
1.調節時間整定由兩位8421碼拔盤開關和一位DIP四檔小開關相互配合整定 , 其整定公式為:t= k*(M N)s(其中k為 DIP四檔小開關的整定數字, MN為撥盤開關的整定數字)。例如:k為0.01,MN為35 ,則整定時間為0.01x35=0.35s。
2.由于本產品延時精確,最小延時整定值為20ms,因而希望控制本產品輸入激勵量的觸點無抖動,如使用于輸入激勵量有抖動的場合, 用戶須提出特殊訂貨要求。
SS-17C時間繼電器工作原理主要技術參數
1. 額定值直流電壓: 220V,110V,148V。
2.延時整電范圍：0.02s-990s;最小級差為: 0.01s。
3.動作電壓繼電器的動作電壓為(60% - 70%)額定值,小于60%額定值可靠不動作。
4.返回電壓繼電器的返回電壓應不小于5%額定值。
5.延時一致性
在基準條件下:延時整定為0.02s- 0.99s時, 一致性誤差不大于3ms;
延時整定為1s-990s時, 一致性誤差不大于(0.1%整定值+2ms)。
6.延時整定誤差在基準條件下,平均誤差不大于(0.2%整定值±2ms)。
7.返回時間:繼電器返回時間不大于15ms。
8.功耗:在額定電壓下,繼電器功率消耗不大于6W。
9.觸點性能
在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms直流電路中, 斷開容量為30W;在電壓不超過250V,電流不超過0.1A, 功率因數為cos(p=0.4±0.1的交流電路中.斷開容量為60VA。 繼電器的壽命為5x104次。
10.工作條件
a)使用地點不允許有爆炸危險的介質,周圍介質不含有席蝕金屬和破壞絕緣的氣體及導電介質.不允許充滿水蒸與口有較嚴重的霉菌存在 ; b)使用地點不允許有較強的振動和沖擊;
c)使用地點應具有防御雨、雪、風、沙的設施;
d)使用地點不允許超過1.5mT的外磁感應強度。
11.介質強度
繼電器下列部位之間,應能承受頻率為50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。(a.各導電電路對非常電金屬部分或金屬外殼.應能承受有效值為2kV的電壓; b.輸入端子對觸點端子和相鄰兩組觸點端子之間,應能承受有效值為1.5?的電壓; c.同一組觸點的動靜觸點之間,應能承受有效值為1kV的電壓)。
12.抗干擾性能
繼電器應能承受頻率為1MHz衰減震蕩波,第一個半波電壓幅值共摸為2kV, 差摸為1kV的試驗電壓,繼電器不應誤動或拒動。
SS-17C時間繼電器內部接線圖及外引接線圖(背視）

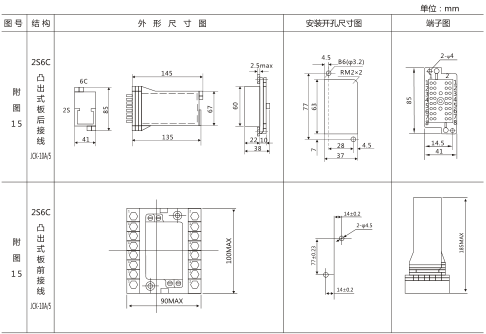

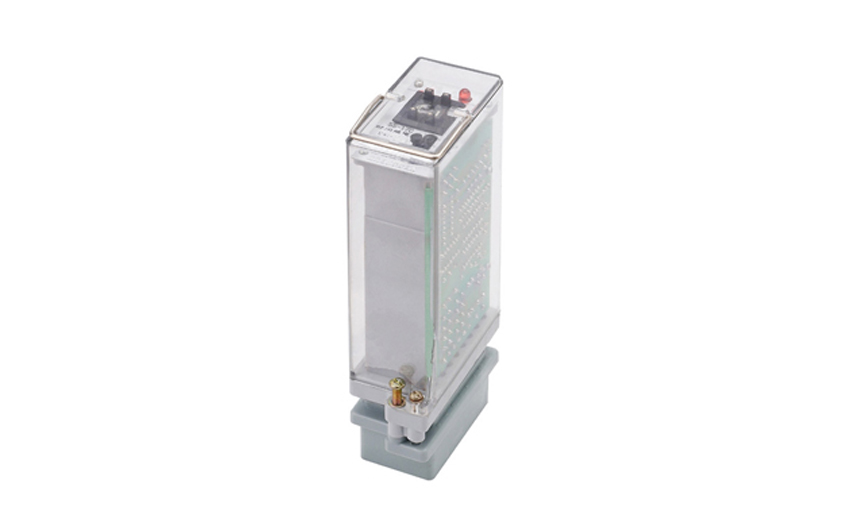

SS17C時間繼電器外形及開孔尺寸
