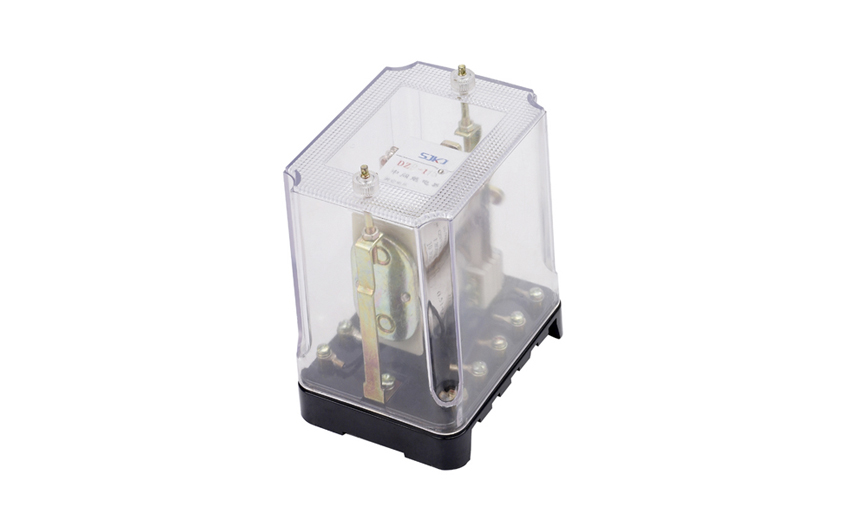

DZB-115型為電流動作電壓保持繼電器；DZB-100中間繼電器作為輔助繼電器，用于直流操作回路中，以增加主保護的觸點容量和數量。 DZB-127型為電壓動作，電流保持的中間繼電器；DZB-138為電壓動作電流保持繼電器，DZB-138帶保持中間繼電器阻尼繞組短接后可延時動作。
DZB-138帶保持中間繼電器應用范圍
DZB-115型為電流動作電壓保持繼電器；DZB-100中間繼電器作為輔助繼電器，用于直流操作回路中，以增加主保護的觸點容量和數量。 DZB-127型為電壓動作，電流保持的中間繼電器；DZB-138為電壓動作電流保持繼電器，DZB-138帶保持中間繼電器阻尼繞組短接后可延時動作。
DZB-138帶保持中間繼電器主要技術參數
● 動作值：動作電壓為30-70%額定值；動作電流不大于80%額定值。
● 返回值：不小于額定值的5%。
● 保持值：保持電流不大于80%；DZB-138保持電流不大于65%；保持電壓不大于70%。
● 動作時間：在額定值下不大于45ms.
● 返回時間：當輸入激勵量由額定值降至零時，繼電器的返回時間不大于60ms.
● 功率消耗：不大于7W。
● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的
開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
● 介質強度：產品各導電端子連在起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
DZB-138帶保持中間繼電器的參數見下表
注：DZB-138型⑦、⑧端子為阻尼繞組。
DZB-138帶保持中間繼電器內部接線圖及外引接線圖(正視圖)
DZB-138帶保持中間繼電器外形及開孔尺寸
