時間繼電器控制順序啟動順序停止電路
時間繼電器控制順序啟動順序停止電路

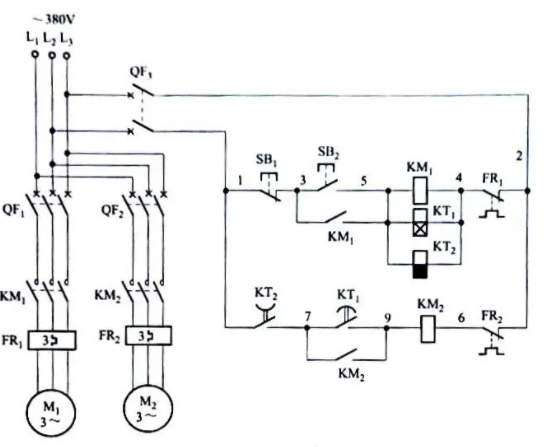

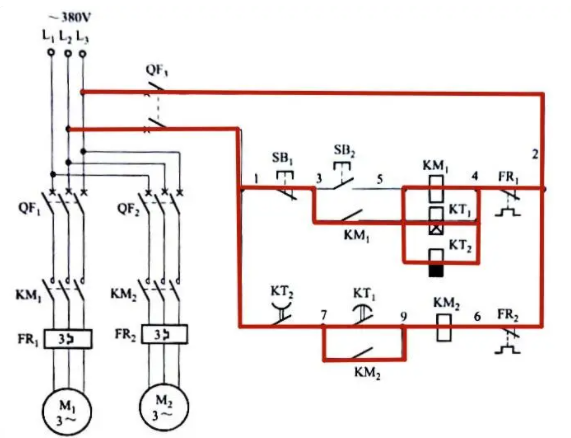

今天我們來了解一下，利用時間繼電器控制順序啟動、順序停止的電路。

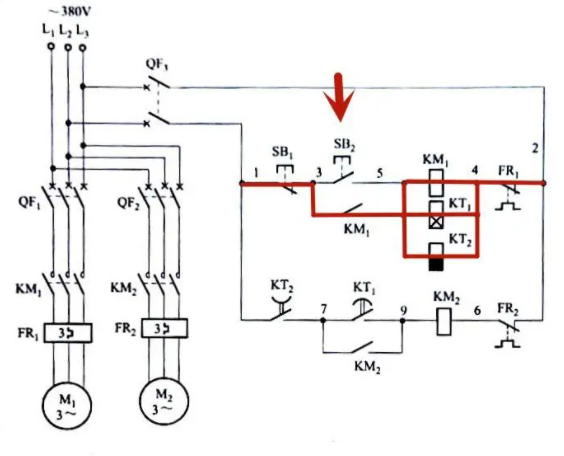

首先，按下啟動按鈕SB2，接觸器KM1、通電延時繼電器KT1、斷電延時時間繼電器KT2同時通電，接觸器KM1常開觸點閉合形成自鎖。

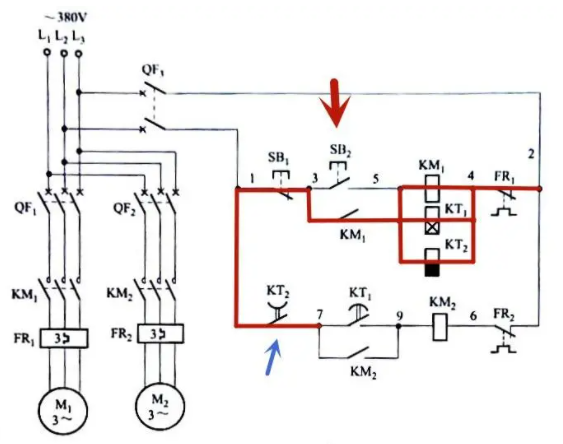

斷電時間繼電器，延時斷開常開觸點瞬間閉合，為接觸器KM2通電做準備。

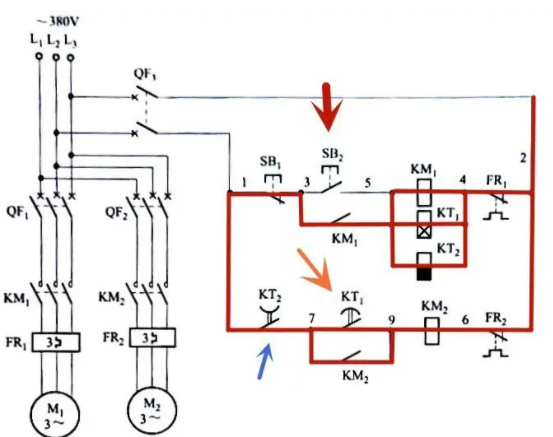

經過一段時間延時后，通電延時動作時間繼電器KT1觸點動作，接觸器KM2吸合并自鎖。
此時電路啟動完成。

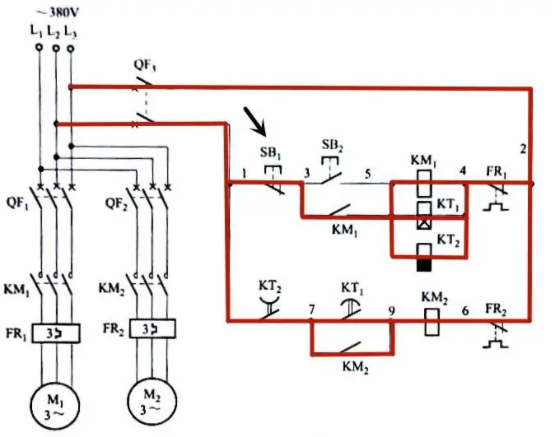

停止時，按下停止按鈕SB2。

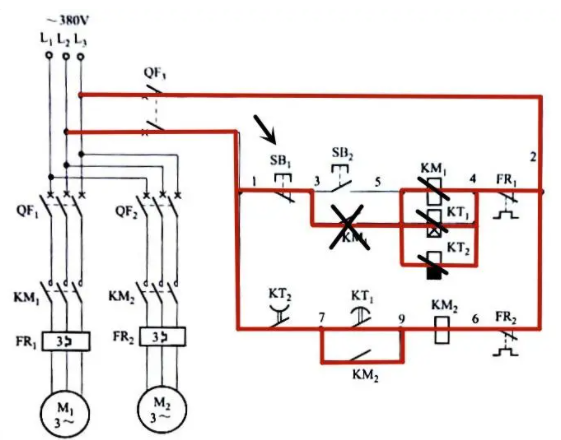

接觸器KM1自鎖點斷開，接觸器KM1，時間繼電器KT1、KT2同時斷電。

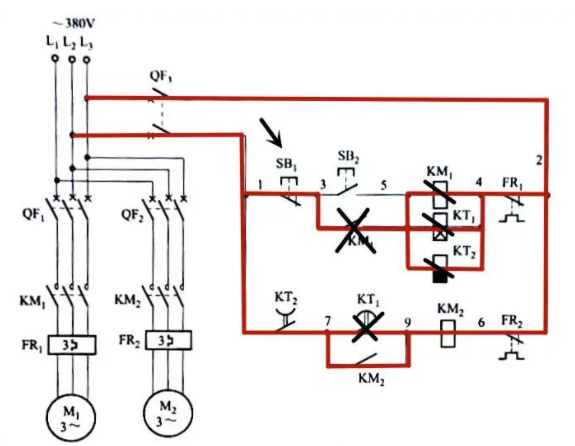

通電延時動作繼電器KT1，觸點瞬間斷開。

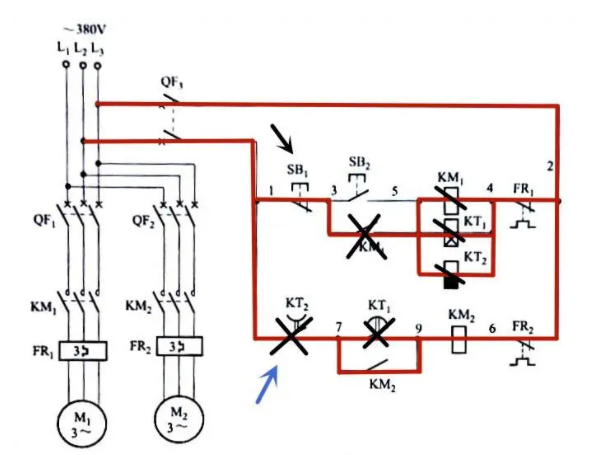

經過一段時間后，斷電延時動作時間繼電器KT2觸點動作，接觸器KM2失電。
