電磁式繼電器的構造和工作機制詳解
電磁式繼電器一般由3個基本部分組成：檢測機構、中間機構和執行機構。
在低壓控制系統中，控制繼電器主要采用電磁式結構。
電磁式繼電器主要由電磁機構和觸頭系統兩個主要部分組成。

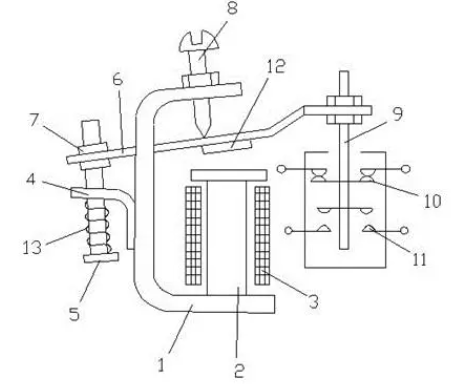

電磁機構主要包括線圈1、鐵心2和銜鐵7。觸頭系統中的觸點都接在控制電路中，電流小，因此不需要裝設滅弧裝置。
觸點一般為橋式觸點，有動合和動斷兩種形式。為了實現繼電器動作參數的改變，一般還具有改變彈簧松緊和改變銜鐵打開后氣隙大小的裝置，即反作用調節螺釘6。
當通過電流線圈1的電流超過某一定值時，電磁吸力大于反作用彈簧力，銜鐵7吸合并帶動絕緣支架動作，使動斷觸點9斷開，動合觸點10閉合。
通過調節螺釘6可以調節反作用力的大小，即調節繼電器的動作參數值。
電磁式繼電器的構造和工作機制詳解
繼電器的主要特性是輸入-輸出特性，也稱為繼電特性。
當繼電器輸入量X由零增至Xo以前，繼電器輸出量Y為零。
當輸入量X增加到Xo時，繼電器吸合，輸出量為Yl；如果X繼續增大，Y保持不變。
當X減小到Xr時，繼電器釋放，輸出量由Yl變?yōu)榱悖蝗绻鸛繼續減小，Y值均為零。
通過繼電器資緣網的介紹，相信大家對繼電器有了更深入的了解。
繼電器作為電路中重要的控制元件，在電力、通信、工業控制等領域發揮著重要作用。
了解繼電器的結構和原理，掌握其應用方法和特性，有助于提高電路的設計水平和保障系統的穩定運行。
